JYZ系列液壓隔膜式計量泵
以下為系列產品選型范圍，具體型號參考性能參數表
流量范圍： 0-400（L/h）
壓力范圍： 0-20（Mpa）
驅動系統: 丙相、三相標準電極或防爆電機
泵頭材質：SUS304, SUS316,SUS304+PTFE,SUS316+PTFE
常規產品全部現貨供應，縮短了交貨期。
應用領域：廣泛應用于石油化學工業、醫藥、飲食、火電廠、核電、環境保護、礦山、國防等科研和生產部門。
產品介紹
產品介紹
流量范圍: 0-400 L/H
壓力范圍: 0-20MPa
功率: 0.75KW ,0.55KW, 220V / 380V /400V,50Hz / 60Hz
驅動系統: 兩相、三相標準電極或防爆電機
流量控制: 手動控制或自動控制(接收4-20mA 信號)
防護等級: IP55,IP54 |
材料
泵頭: SUS304, SUS316, 304+PTFE, 316+PTFE
隔膜: PTFE
單向閥: SUS304, SUS316
閥球: ZrO2, SUS304, SUS316, 陶瓷
工作條件
環境溫度: -30℃ --- 90℃
|
特點
1.無泄漏，維修方便，低噪音，使用方便。
2.計量精度優于機械隔膜泵，密封性能優于柱塞泵。
3.配沖程調節器可以實現遠程自動控制。
4. 隔膜為多層復合結構壓制而成，第一層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層3.0mmSUS304支撐鐵芯，第四層采用強化尼龍纖維補，第五層采用EPDM彈性橡膠完全包履，可有效提出升隔膜使用壽命 |
技術參數
| 型號 |
流 量 (L/H) |
壓 力
(MPa) |
柱塞直徑
(mm) |
行 程
(mm) |
泵 速
(min-1) |
電機功率 |
進出口徑 (DN) |
重 量
(kg) |
| JYZ10/20 |
10 |
20 |
12 |
25 |
96/144 |
0.75 |
6 |
85 |
| JYZ10/15 |
10 |
15 |
0.55 |
| JYZ15/15 |
15 |
20 |
0.75 |
| JYZ15/15 |
15 |
15 |
0.55 |
| JYZ22/10 |
22 |
10 |
16 |
0.75 |
| JYZ30/8.0 |
22 |
8.0 |
0.55 |
| JYZ35/10 |
35 |
10 |
0.75 |
| JYZ35/8.0 |
35 |
8.0 |
0.55 |
| JYZ40/7.2 |
40 |
7.2 |
20 |
0.75 |
10 |
82 |
| JYZ40/5.4 |
40 |
5.4 |
0.55 |
| JYZ70/6.0 |
70 |
6.0 |
22 |
0.75 |
| JYZ70/4.5 |
70 |
4.5 |
0.55 |
| JYZ90/4.5 |
90 |
4.5 |
25 |
0.75 |
| JYZ90/3.5 |
90 |
3.5 |
0.55 |
| JYZ135/3.2 |
135 |
3.2 |
30 |
0.75 |
| JYZ135/2.4 |
135 |
2.4 |
0.55 |
| JYZ100/2.8 |
100 |
2.8 |
32 |
0.75 |
15 |
90 |
| JYZ100/2.0 |
100 |
2.0 |
0.55 |
| JYZ150/2.0 |
150 |
2.8 |
0.75 |
| JYZ150/2.0 |
150 |
2.0 |
0.55 |
| JYZ200/2.2 |
200 |
2.2 |
36 |
0.75 |
| JYZ200/1.6 |
200 |
1.6 |
0.55 |
| JYZ240/1.3 |
240 |
1.8 |
40 |
0.75 |
| JYZ250/1.1 |
240 |
1.3 |
0.55 |
| JYZ300/1.0 |
300 |
1.4 |
45 |
0.75 |
| JYZ300/1.0 |
300 |
1.0 |
0.55 |
| JYZ400/1.1 |
400 |
1.1 |
50 |
0.75 |
| JYZ400/0.8 |
400 |
0.8 |
0.55 |

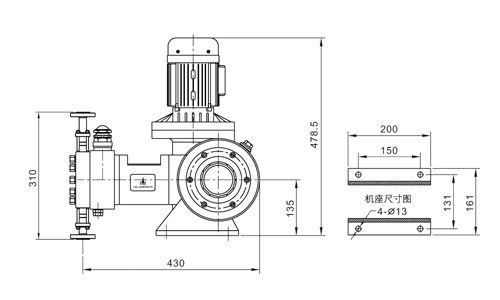

因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
