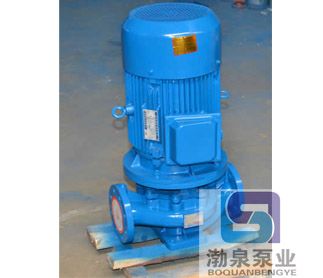

立式管道離心泵ISG100-125型系列單級單吸立式管道離心泵，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。同時根據使用溫度、介質等不同在ISG型管道離心泵基礎上派出適用熱水、高溫、腐蝕性化工泵、油泵。該產品具有同效節能、噪音低、性能穩定等特點。本單位科技人員聯合國內水泵專家選用優秀水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。該系列產品具有高效節能、噪音低、性能可靠等優點。符合最新國家機械部JB/T53058-1993的標準。產品按ISO02858標準設計制造。
二、ISG100-125立式管道離心泵 主要特點：
1、立式管道離心泵結構緊湊、體積小、外形美觀，其結構決定安裝占地面積小，如加上防護罩可置于戶外使用。
2、葉輪直接安裝在電機軸上，從而保證泵的同心度，因而增強了泵的運行穩定性和延長泵的使用壽命。
3、軸封采用機械密封或機械密封的組合，采用優質的硬質合金密封環，增強了密封的耐磨性，能有效地延長泵的使用壽命。
4、安裝檢修方便，無需拆動管路系統。泵進口和出口為相同口徑，簡化了管道的連接。
5、可根據流量和揚程的需要采用泵的串聯、并聯運行方式。
6、可根據需要，吸入口和吐出口可安裝成同方向或90°、180°、270°幾個不同方向以滿足不同的連接場合。
7、泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其它泵類所不具有的。 三、ISG100-125立式管道離心泵 主要用途:
1、ISG型立式管道泵，供輸送清水及物理性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等。使用溫度T<80℃。
2、IRG（GRG）型立式熱水（高溫）熱水循環泵，適用于能源、冶金、木材加工、化工、紡織、造紙及飯店、浴室、賓館等鍋爐熱水增壓循環輸送及城市采暖系統循環用泵，IRG使用介質溫度不超過120℃，GRG型使用介質溫度不超過240℃。
3、IHG型立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為－20℃~+120℃。
4、IHGB型不銹鋼防爆型化工離心泵，適用于輸送易燃易爆性化工液體。
5、YG立式管道油泵供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為－20℃~+120℃。
6、ISGD、IRGD、GRGD、IHGD、YGD、IHGBD型立式低轉速離心泵，適用于環境聲要求很低的場合及空調循環等。
泵型號 | 流量 | 揚程
(m) | 效率
(%) | 轉速
(r/min) | 電機功率
(kw) | 汽蝕佘量
(m) | (m 3 /h) | (l/s) | 65-100 | 25 | 6.94 | 12.5 | 69 | 2900 | 1.5 | 2.5 | 65-100A | 22.3 | 6.19 | 10 | 67 | 2900 | 1.1 | 2.5 | 65-125 | 25 | 6.94 | 20 | 68 | 2900 | 3.0 | 2.5 | 65-125A | 22.3 | 6.19 | 16 | 66 | 2900 | 2.2 | 2.5 | 65-160 | 25 | 6.94 | 32 | 63 | 2900 | 4.0 | 2.5 | 65-160A | 23.4 | 6.5 | 28 | 62 | 2900 | 4.0 | 2.5 | 65-160B | 21.6 | 6.0 | 24 | 58 | 2900 | 3.0 | 2.5 | 65-200 | 25 | 6.94 | 50 | 58 | 2900 | 7.5 | 2.5 | 65-200A | 23.5 | 6.53 | 44 | 57 | 2900 | 7.5 | 2.5 | 65-200B | 21.8 | 6.06 | 38 | 55 | 2900 | 5.5 | 2.5 | 65-250 | 25 | 6.94 | 80 | 50 | 2900 | 15 | 2.5 | 65-250A | 23.4 | 6.5 | 70 | 50 | 2900 | 11 | 2.5 | 65-250B | 21.6 | 6.0 | 60 | 49 | 2900 | 11 | 2.5 | 65-315 | 25 | 6.94 | 125 | 40 | 2900 | 30 | 2.5 | 65-315A | 23.7 | 6.58 | 113 | 40 | 2900 | 22 | 2.5 | 65-315B | 22.5 | 6.25 | 101 | 39 | 2900 | 18.5 | 2.5 | 65-315C | 20.6 | 5.72 | 85 | 38 | 2900 | 15 | 2.5 | 65-100(I) | 50 | 13.9 | 12.5 | 73 | 2900 | 3.0 | 3.0 | 65-100(I)A | 44.7 | 12.4 | 10 | 72 | 2900 | 2.2 | 3.0 | 65-125(I) | 50 | 13.9 | 20 | 72.5 | 2900 | 5.5 | 3.0 | 65-125(I)A | 45 | 12.5 | 16 | 71 | 2900 | 4.0 | 3.0 | 65-160(I) | 50 | 13.9 | 32 | 71 | 2900 | 7.5 | 3.0 | 65-160(I)A | 46.7 | 13.0 | 28 | 70 | 2900 | 7.5 | 3.0 | 65-160(I)B | 43.3 | 12.0 | 24 | 69 | 2900 | 5.5 | 3.0 | 65-200(I) | 50 | 13.9 | 50 | 67 | 2900 | 15 | 3.0 | 65-200(I)A | 47 | 13.1 | 44 | 66 | 2900 | 11 | 3.0 | 65-200(I)B | 43.5 | 12.1 | 38 | 65 | 2900 | 7.5 | 3.0 | 65-250(I) | 50 | 13.9 | 80 | 59 | 2900 | 22 | 3.0 | 65-250(I)A | 46.7 | 13.0 | 70 | 59 | 2900 | 18.5 | 3.0 | 65-250(I)B | 43.3 | 12.0 | 60 | 58 | 2900 | 15 | 3.0 | 65-315(I) | 50 | 13.9 | 125 | 54 | 2900 | 37 | 3.0 | 65-315(I)A | 46.5 | 12.9 | 110 | 54 | 2900 | 30 | 3.0 | 65-315(I)B | 44.5 | 12.4 | 100 | 53 | 2900 | 30 | 3.0 | 65-315(I)C | 41 | 11.4 | 85 | 51 | 2900 | 22 | 3.0 | 80-100 | 50 | 13.9 | 12.5 | 73 | 2900 | 3.0 | 3.0 | 80-100A | 44.7 | 12.5 | 10 | 72 | 2900 | 2.2 | 3.0 | 80-125 | 50 | 13.9 | 20 | 72.5 | 2900 | 5.5 | 3.0 | 80-125A | 45 | 12.5 | 16 | 71 | 2900 | 4.0 | 3.0 | 80-160 | 50 | 13.9 | 32 | 71 | 2900 | 7.5 | 3.0 | 80-160A | 46.7 | 13.0 | 28 | 70 | 2900 | 7.5 | 3.0 | 80-160B | 43.3 | 12.0 | 24 | 69 | 2900 | 5.5 | 3.0 | 80-200 | 50 | 13.9 | 50 | 67 | 2900 | 15 | 3.0 | 80-200A | 47 | 13.1 | 44 | 66 | 2900 | 11 | 3.0 | 80-200B | 43.5 | 12.1 | 38 | 65 | 2900 | 7.5 | 3.0 | 80-250 | 50 | 13.9 | 80 | 59 | 2900 | 22 | 3.0 | 80-250A | 46.7 | 13.0 | 70 | 59 | 2900 | 18.5 | 3.0 | 80-250B | 43.3 | 12.0 | 60 | 58 | 2900 | 15 | 3.0 | 80-315 | 50 | 13.9 | 125 | 54 | 2900 | 37 | 3.0 | 80-315A | 46.5 | 12.9 | 110 | 54 | 2900 | 30 | 3.0 | 80-315B | 44.5 | 12.4 | 100 | 53 | 2900 | 30 | 3.0 | 80-315C | 41 | 11.4 | 85 | 51 | 2900 | 22 | 3.0 | 80-100(I) | 100 | 27.8 | 12.5 | 76 | 2900 | 5.5 | 4.5 | 80-100(I)A | 89 | 24.7 | 10 | 74 | 2900 | 4.0 | 4.5 | 80-125(I) | 100 | 27.8 | 20 | 76 | 2900 | 11 | 4.5 | 80-125(I)A | 89 | 24.7 | 16 | 74 | 2900 | 7.5 | 4.5 | 80-160(I) | 100 | 27.8 | 32 | 76 | 2900 | 15 | 4.5 | 80-160(I)A | 93.5 | 26.0 | 28 | 74 | 2900 | 11 | 4.5 | 80-160(I)B | 86.6 | 24.1 | 24 | 72 | 2900 | 11 | 4.5 | 80-200(I) | 100 | 27.8 | 50 | 74 | 2900 | 22 | 4.0 | 80-200(I)A | 93.5 | 26.0 | 44 | 73 | 2900 | 18.5 | 4.0 | 80-200(I)B | 87 | 24.2 | 38 | 71 | 2900 | 15 | 4.0 | 80-250(I) | 100 | 27.8 | 80 | 69 | 2900 | 37 | 4.0 | 80-250(I)A | 93.5 | 26.0 | 70 | 68 | 2900 | 30 | 4.0 | 80-250(I)B | 87 | 24.2 | 60 | 66 | 2900 | 30 | 4.0 | 80-315(I) | 100 | 27.8 | 125 | 66 | 2900 | 75 | 4.0 | 80-315(I)A | 95 | 26.4 | 113 | 66 | 2900 | 55 | 4.0 | 80-315(I)B | 90 | 25 | 101 | 65 | 2900 | 45 | 4.0 | 80-315(I)C | 82 | 22.8 | 85 | 63 | 2900 | 37 | 4.0 |
|
