| ISWB80-250A_臥式單級防爆離心泵 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 發布者：www.018997.com 發布時間：16-07-28 閱讀：次 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
臥式單級防爆離心泵，是在ISW離心泵基礎上派聲生出適用油泵及易燃易爆介質的一款離心泵。該系列泵性能優、可靠性高、壽命長、結構合理、 外形美觀，具有行業領先水平。
二、用 途
三、工作條件:
四、產品特點:

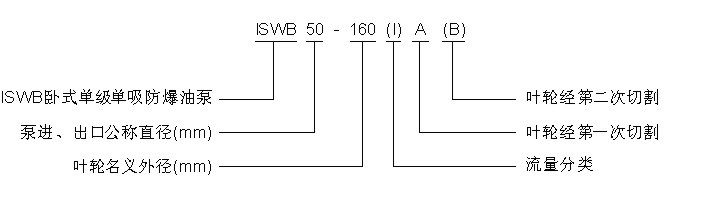

五、型號意義：
六、結構說明圖：
臥式單級防爆離心泵結構見圖。該電組由泵、電機和底座三部分組成。泵結構包括泵體、葉輪、泵蓋、機械密封等零部件組成。泵為單級單吸臥式離心泵，泵體和泵蓋兩部份是從葉輪背面處剖分的，即為后開門結構形式。大多數泵的葉輪前、后均設有封密環，并在葉輪后蓋板上設有平衡孔，以平衡作用在轉子上的軸向力。泵進口為軸向水平吸入，出口為垂直向上布置。泵和電機同軸，電機軸伸端采用雙角接觸球軸承結構可部分平衡泵的殘余軸向力。泵與電機越聯，安裝時無需校正，具有共同底座，并用JG型隔振器進行隔振。 七、安裝方式圖：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
