LQ3G型三螺桿保溫瀝青泵
以下為系列產品選型范圍，具體型號參考性能參數表
流量范圍: 2.8-236.5(m3/h)
壓力范圍: 0.6-2.5MPa
常規產品全部現貨供應，縮短了交貨期。
應用領域：用于瀝青庫、油田、重油等油庫和導熱油蒸氣加熱，瀝青，重油等設備配套。
產品介紹
一、產品概述
LQ3G三螺桿泵(又名保溫泵|保溫瀝青泵)，是一種容積式泵，在三螺桿泵中，由于主螺桿與從動螺桿上螺旋槽相互嚙合及它們與襯套三孔內表面的配合，得以在泵的進口與出口之間形成數級動密封室，這些動密封室將不斷把液體由泵進口軸向移動到泵出口，并使所輸送液體逐級升壓。從而形成一個連續、平穩、軸向移動的壓力液體。顯著的優點是結構簡單、體積小、允許高轉速、工作平穩可靠、壓力脈動小、流量穩定、噪音低、效率高，是高粘度保溫泵。用于瀝青庫、油田、重油等油庫和導熱油蒸氣加熱，瀝青，重油等設備配套。
二、用途及使用范圍
LQ3G三螺桿泵所輸送液體為不含固體顆粒，無腐蝕性油類及類似油的潤滑性液體，粘度為1.2~100oE(3.0~760cst)，高粘度液體亦可通過加溫降粘后輸送，其溫度不超過150oC。LQ3G三螺桿泵廣泛應用于石油、化纖、冶金、機械、電力、機床、船舶、玻璃、公路等各行各業。LQ3g三螺桿泵適用于輸送燃料油、潤滑油、液壓油、原油、瀝青及其它類似油的潤滑油和潤滑性液體。LQ3g三螺桿泵在工業領域中作潤滑泵，在液壓系統中作液壓泵，在燃油系統中作輸送及增壓泵，在輸油系統中作輸送及加油泵。
流量范圍0.2-600m3/h,最高工作壓力可達6.3MPa
三、結構與性能特點
1、結構簡單：泵本身僅三根螺桿組成，但有多種結構形成，一般小流量，0.2-6.5m3/h泵的泵體和襯套合為一個臥式安裝，軸封為機械密封。中等流量以上的泵襯套為一單獨的零件固定于泵體內。大流量泵多制成雙吸結構。軸根據輸送的介質不同有端面機械密封和填料密封兩種。船用泵的原動機為交流船用電機。
2、壽命長：三螺桿泵的主要螺桿是由電動機驅動。主、從螺桿之間，螺桿與襯套之間皆有一層油膜保護，因泵的機械摩擦極小。
3、所輸?shù)囊后w在泵內作軸向勻速直線運動，故壓力脈動小，流量穩定，噪音低，由于轉動部分慣性小，則起動力矩和振動很小。
4、具有高吸入能力。
5、為保證泵、電機及管路系統安全，中等流量以上的螺桿泵均帶有安全閥，當壓力超過安全閥設定壓力時，高壓油將回流至泵的進口。圖1圖2帶安全閥和不帶安全閥的兩種結構原理圖。

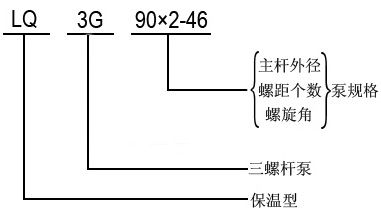

四、型號說明
型號 | 流量 | 出口壓力
MPa | 轉速
r/min | 功率KW | 必需汽
蝕余量 | 電機型號 |
m3/h | L/min | 軸功率 | 電機功率 |
45×3-36 | 2.8 | 46 | 0.6 | 950 | 0.8 | 1.1 | 5 | 90L-6-B3 |
2.7 | 45 | 1.0 | 1.2 | 1.5 | 100L-6-B3 |
25 | 42 | 1.6 | 1.6 | 2.2 | 112M-6-B3 |
2.4 | 40 | 2.5 | 2.8 | 4 | 132M1-6-B3 |
4.2 | 70 | 0.6 | 1450 | 1.0 | 1.5 | 5 | 90L-4-B3 |
4.0 | 66 | 1.0 | 1.7 | 2.2 | 100L1-4-B3 |
3.8 | 63 | 1.6 | 2.8 | 3 | 100L3-4-B3 |
3.5 | 58 | 2.5 | 4.3 | 5.5 | 132S-4-B3 |
45×2-46 | 4.2 | 70 | 0.6 | 950 | 1.0 | 1.5 | 5 | 100L-6-B3 |
4.0 | 66 | 1.0 | 1.7 | 2.2 | 112M-6-B3 |
6.3 | 105 | 0.6 | 1450 | 1.5 | 2.2 | 100L1-4-B3 |
6.1 | 101 | 1.0 | 2.3 | 3 | 100L2-4-B3 |
54×2-46 | 8.0 | 133 | 0.8 | 970 | 2.3 | 3 | 5 | 100L-6-B3 |
8.0 | 133 | 1.0 | 1.5 | 2.2 | 112M-6-B3 |
14 | 233 | 0.6 | 1450 | 2.8 | 4 | 100L1-4-B3 |
14 | 233 | 4.0 | 4.3 | 5.5 | 100L2-4-B3 |
62×2-43 | 8.58 | 143.4 | 0.6 | 950 | 2.06 | 3 | 5 | 132S-6-B3 |
8.25 | 137.9 | 1.0 | 3.18 | 4 | 132M1-6-B3 |
13.1 | 218.9 | 0.6 | 1450 | 3.15 | 4 | 112M-4-B3 |
12.6 | 210.5 | 1.0 | 4.86 | 7.5 | 132M-4-B3 |
62×2-46 | 9.8 | 163 | 0.8 | 950 | 2.9 | 4 | 5 | 132M1-6-B3 |
9.5 | 158 | 1.0 | 3.6 | 5.5 | 132M2-6-B3 |
15.1 | 251 | 0.6 | 1450 | 3.6 | 5.5 | 132S-4-B3 |
14.6 | 243 | 1.0 | 5.5 | 7.5 | 132M-4-B3 |
80×2-36 | 17.0 | 283.3 | 0.8 | 950 | 4.3 | 7.5 | 5.5 | 160M-6-B3 |
25.7 | 428 | 0.6 | 1450 | 5.4 | 7.5 | 132M-4-B3 |
25.0 | 417 | 1.0 | 8.5 | 11 | 160M-4-B3 |
80×2-46 | 23.9 | 398.5 | 0.6 | 950 | 5.5 | 7.5 | 5.5 | 160M-6-B3 |
23.1 | 386.3 | 1.0 | 8.6 | 11 | 160L-6-B3 |
36.6 | 610.3 | 0.6 | 1450 | 8.4 | 11 | 160M-4-B3 |
35.7 | 594.5 | 1.0 | 13.1 | 15 | 160L-4-B3 |
80×2-51 | 27.5 | 485.5 | 0.6 | 950 | 6.3 | 11 | 5.5 | 160L-6-B3 |
26.9 | 448.3 | 1.0 | 10.5 | 15 | 180L-6-B3 |
41.9 | 698.3 | 0.6 | 1450 | 9.6 | 11 | 160M-4-B3 |
41.0 | 684.1 | 1.0 | 16.0 | 18.5 | 180M-4-B3 |
90×2-36 | 24.2 | 403.5 | 0.6 | 960 | 5.52 | 7.5 | 5.5 | 160M-6-B3 |
23.6 | 394.6 | 1.0 | 8.52 | 11 | 160L-6-B3 |
37 | 615.9 | 0.6 | 1450 | 8.52 | 11 | 160M-4-B3 |
36.1 | 602.4 | 1.0 | 13 | 15 | 160L-4-B3 |
90×2-42 | 28.2 | 470.9 | 0.6 | 950 | 6.6 | 11 | 5.5 | 160L-6-B3 |
27.5 | 457.6 | 1.0 | 10.2 | 15 | 180L-6-B3 |
43.1 | 718.8 | 0.6 | 1450 | 10 | 15 | 160L-4-B3 |
41.9 | 698.5 | 1.0 | 15.5 | 18.5 | 180M-4-B3 |
90×2-46 | 34.0 | 566.7 | 0.8 | 950 | 9.7 | 11 | 5.5 | 160L-6-B3 |
52.6 | 875.4 | 0.6 | 1450 | 12 | 15 | 160L-4-B3 |
52.0 | 866 | 0.8 | 14.9 | 18.5 | 180M-4-B3 |
51.4 | 856.1 | 1.0 | 18.6 | 22 | 180L-4-B3 |
100×2-46 | 48.0 | 800 | 0.8 | 950 | 13.3 | 15 | 5.5 | 180L-6-B3 |
72.7 | 1212 | 0.6 | 1450 | 16.5 | 18.5 | 180M-4-B3 |
72.0 | 1200 | 0.8 | 20.4 | 22 | 180L-4-B3 |
71.2 | 1187 | 1.0 | 25.5 | 30 | 200L-4-B3 |
100×2-51 | 56.9 | 948.9 | 0.6 | 950 | 12.5 | 15 | 5.5 | 180L-6-B3 |
55.7 | 928.6 | 1.0 | 20.8 | 30 | 225L-6-B3 |
86.9 | 1448.3 | 0.6 | 1450 | 19.1 | 22 | 180L-4-B3 |
85.0 | 1417.2 | 1.0 | 31.8 | 37 | 225S-4-B3 |
110×2-46 | 60.9 | 1015 | 0.6 | 950 | 13.7 | 18.5 | 5.5 | 200L1-6-B3 |
58.9 | 951.7 | 1.0 | 21.8 | 30 | 255M-6-B3 |
96.7 | 1611 | 0.6 | 1450 | 21.9 | 30 | 200L-4-B3 |
94.6 | 1577 | 1.0 | 33.9 | 45 | 255M-4-B3 |
120×2-42 | 67.9 | 1131 | 0.6 | 950 | 15.5 | 18.5 | 5.5 | 200L1-6-B3 |
65.4 | 1090 | 1.0 | 24.5 | 30 | 255M-6-B3 |
108 | 1802 | 0.6 | 1450 | 24.7 | 30 | 200L-4-B3 |
105 | 1760 | 1.0 | 38.2 | 45 | 255M-4-B3 |
120×2-46 | 79.6 | 1327 | 0.6 | 950 | 17.8 | 22 | 5.5 | 200L1-6-B3 |
77.2 | 1285 | 1.0 | 28.2 | 37 | 250M-6-B3 |
126 | 2101 | 0.6 | 1450 | 28.5 | 37 | 225S-4-B3 |
123 | 2059 | 1.0 | 44.1 | 55 | 255M-4-B3 |
150×2-46 | 158 | 2640 | 0.6 | 950 | 34.6 | 45 | 5.5 | Y280S-6-B3 |
154 | 2582 | 1.0 | 54.5 | 75 | Y315S-6-B3 |
241.7 | 4029.7 | 0.6 | 1450 | 53.8 | 75 | Y280S-4-B3 |
236.5 | 3942.2 | 1.0 | 82.2 | 90 | Y280M-4-B3 |
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
